इंजीनियरिंग गैन्ट्री क्रेन
विवरण

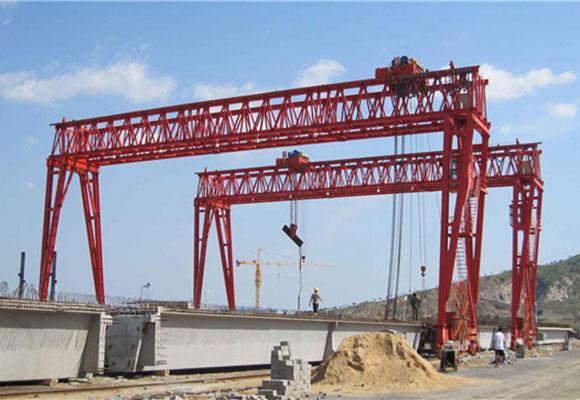

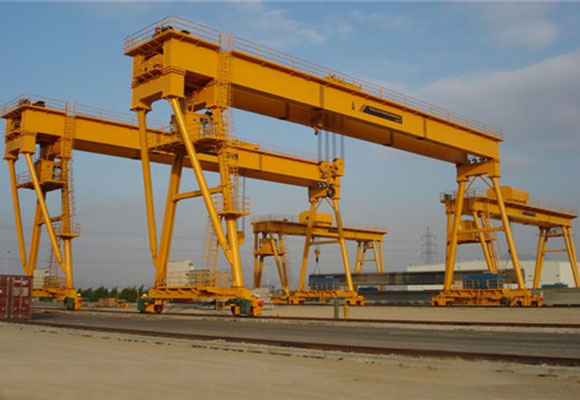

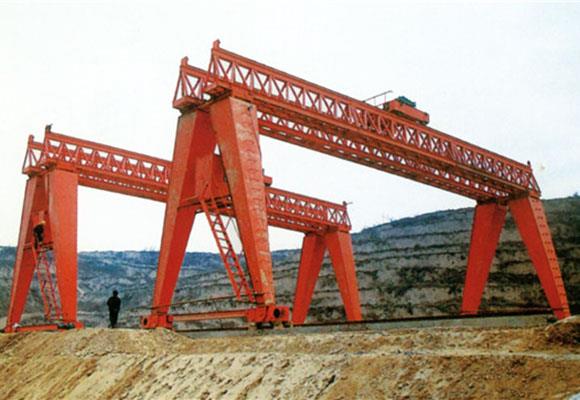

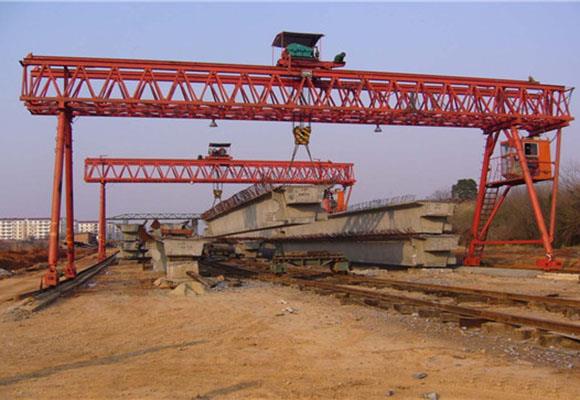

इंजीनियरिंग गैन्ट्री क्रेन एक विशेष गैन्ट्री क्रेन है जो सामान्य गैन्ट्री क्रेन के आधार पर ऑपरेटिंग आवश्यकताओं और भूमिगत निर्माण की कामकाजी परिस्थितियों के अनुसार विकसित किया गया है।
इंजीनियरिंग गैन्ट्री क्रेन में केकड़ा, गैन्ट्री, ट्राली, यात्रा तंत्र, हाइड्रोलिक टर्नओवर तंत्र, कैब और इलेक्ट्रिक उपकरण शामिल हैं।
केकड़े पर एक हाइड्रोलिक टर्नओवर तंत्र दिया गया है, जो एक हाइड्रोलिक काम स्टेशन और एक लावा-मोड़ हुक से बना है।
वाहक-बीम के बीच में एक हुक है, जिसका उपयोग आम लेखों को उठाने के लिए किया जाता है।
ट्रॉली यात्रा तंत्र 8 पहियों में 4-पहिया ड्राइव है। खड़ी गति reducer द्वारा ट्रॉली ड्राइव पहियों पर तय की गई मोटर एक विंड्रोफ रेल क्लैंप सुसज्जित है। क्रेन सामान्य ऑपरेशन में है, और जब क्रेन काम बंद हो जाता है तो यह रेल से अलग होता है, ऑपरेटर रेल को पकड़ने के लिए दबाना बंद कर देगा ताकि क्रेन स्लाइडिंग से बचने के लिए।
पृथ्वी डंपिंग दिशा निर्माण स्थल पर निर्भर करती है।
विशेषताएं
1. उचित संरचना और अनुकूल प्रदर्शन
2. चिकना शुरू और रोकना
3. सुरक्षित और विश्वसनीय यात्रा, लंबे जीवन
4. कम शोर, अच्छा दृश्य के साथ कमर्शियल केबिन
5. आसान स्थापना और सुविधाजनक रखरखाव
6. भागों और घटकों के लिए उत्कृष्ट।
7. क्रेन ड्राइव: आईपी54 या आईपी 44, स्तर एफ इन्सुलेशन।
विशिष्टता
क्षमता | टी | 40 | ||
स्पैन | मीटर | 20 | 30 | 40 |
सामान उठाने की ऊंचाई | मीटर | 9 | ||
भार उठाने की गति | मीटर / मिनट | 1 | ||
ट्रॉली यात्रा की गति | मीटर / मिनट | 10 | ||
क्रेन यात्रा की गति | मीटर / मिनट | 14 | ||
मैक्स। व्हील भार | केएन | 175 | 190 | 220 |
रेल की सिफारिश की | आदर्श | 43 किलो / मी | ||
कुल मोटर शक्ति | kw | 22.8 | 26 | |
मुख्य आयाम (मिमी) | स्पैन (एम) | 20 | 30 | 40 |
क्रेन बेस दूरी | डब्ल्यू | 6000 | ||
क्रेन की चौड़ाई | बी | 8286 | ||
हुक को छोड़ दिया सीमा | एस 1 | 1500 | ||
हुक सही सीमा | एस 2 | 1500/2000 | ||
| क्षमता | टी | 60 | ||
स्पैन | मीटर | 20 | 30 | 40 |
सामान उठाने की ऊंचाई | मीटर | 9 | ||
भार उठाने की गति | मीटर / मिनट | 0.95 | ||
ट्रॉली यात्रा की गति | मीटर / मिनट | 10 | ||
क्रेन यात्रा की गति | मीटर / मिनट | 15 | ||
मैक्स। व्हील भार | केएन | 240 | 260 | 280 |
रेल की सिफारिश की | आदर्श | 43 किलो / मी | ||
कुल मोटर शक्ति | kw | 30 | ||
मुख्य आयाम (मिमी) | स्पैन (एम) | 20 | 30 | 40 |
क्रेन बेस दूरी | डब्ल्यू | 6000 | ||
क्रेन की चौड़ाई | बी | 8286 | ||
हुक को छोड़ दिया सीमा | एस 1 | 2000 | ||
हुक सही सीमा | एस 2 | 1500/2000 | ||
| क्षमता | टी | 80 | |
स्पैन | मीटर | 20 | 30 |
सामान उठाने की ऊंचाई | मीटर | 9 | |
भार उठाने की गति | मीटर / मिनट | 0.8 | |
ट्रॉली यात्रा की गति | मीटर / मिनट | 10 | |
क्रेन यात्रा की गति | मीटर / मिनट | 15 | |
मैक्स। व्हील भार | केएन | 290 | 305 |
रेल की सिफारिश की | आदर्श | 43 किलो / मी | |
कुल मोटर शक्ति | kw | 31.4 | |
मुख्य आयाम (मिमी) | स्पैन (एम) | 20 | 30 |
क्रेन बेस दूरी | डब्ल्यू | 6000 | |
क्रेन की चौड़ाई | बी | 8286 | |
क्षमता | टी | 100 | |
स्पैन | मीटर | 20 | 30 |
सामान उठाने की ऊंचाई | मीटर | 12 | |
भार उठाने की गति | मीटर / मिनट | 0.8 | |
ट्रॉली यात्रा की गति | मीटर / मिनट | 10.5 | |
क्रेन यात्रा की गति | मीटर / मिनट | 13 | |
मैक्स। व्हील भार | केएन | 190 | 205 |
रेल की सिफारिश की | आदर्श | 43 किलो / मी | |
कुल मोटर शक्ति | kw | 46.4 | |
मुख्य आयाम (मिमी) | स्पैन (एम) | 20 | 30 |
क्रेन बेस दूरी | डब्ल्यू | 12876 | |
क्रेन की चौड़ाई | बी | 7500 | |
हुक को छोड़ दिया सीमा | एस 1 | 2000 | |
हुक सही सीमा | एस 2 | 2000 | |
