बुनियादी जानकारी
नाम: चार-बीम कास्टिंग ब्रिज / ओवरहेड क्रेन
मॉडल नं .: YZS
टाइप: मेटलर्जिकल
भारोत्तोलन क्षमता: 75/20 ~ 160/40 टन
भारोत्तोलन ऊंचाई: 20-22 मीटर
अवधि: 16-22 मीटर
वर्किंग ग्रेड: ए 6 / ए 7 / ए 8
अधिभार संरक्षण: शामिल है
सीमित स्विच: शामिल
नियंत्रण स्टाइप: केबिन / रिमोट कंट्रोल / वायरलेस कंट्रोल
गारंटी अवधि: 12 महीने
पावर स्रोत: इलेक्ट्रिक
परिवहन पैकेज: लकड़ी का मामला, नग्न
विशिष्टता: आईएसओ / फेम मानक
उत्पत्ति: Xinxiang, चीन
उत्पाद वर्णन

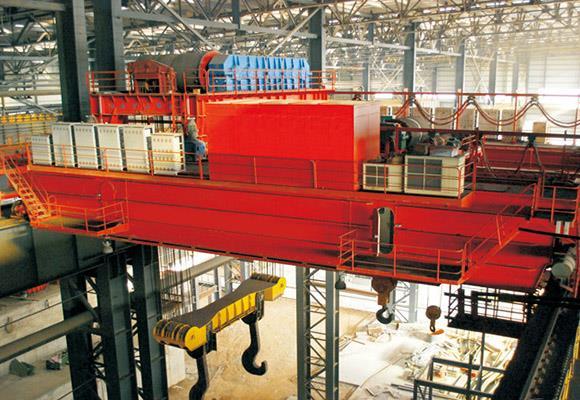

कास्टिंग पुल क्रेन मुख्य रूप से पुल, केकड़ा, कनेक्टिंग ट्रैवर्स, ट्रॉली तंत्र और इलेक्ट्रिक भाग से बना है। मुख्य हुक स्थिर-अंतराल को जोड़ने के लिए लोड करता है क्योंकि लोड हैंडलिंग डिवाइस स्टील लेटल उठाने के लिए और सहायक हुक पिघला हुआ स्टील स्लैग डालने और अन्य सहायक होस्टिंग को पूरा करने के लिए मुख्य हुक के साथ संगीत कार्यक्रम में कार्य करता है।
ट्रॉली यात्रा तंत्र और मुख्य विद्युत उपकरण गर्डर में स्थापित हैं। गर्डर के इलेक्ट्रिक पैनल रूम में गर्मी इन्सुलेशन के लिए रॉक ऊन लगाया जाता है, और अंदर एक एयर कूलर होता है। धातु संरचनात्मक सदस्यों को पिघला हुआ स्टील की गर्मी विकिरण को कम करने के लिए, एक थर्मल बाफ्फल गर्डर के तल पर अवधि दिशा के साथ सेट किया जाता है।
YZS प्रकार ओवरहेड क्रेन सुरक्षा विशेषताएं
1. अधिभार संरक्षण डिवाइस
2. पॉलीयूरेथेन सामग्री बफर वाले शीर्ष गुणवत्ता वाले लंबे समय तक
3. क्रेन यात्रा सीमा स्विच
4. वोल्टेज कम संरक्षण समारोह
5. आपातकालीन रोक प्रणाली
6. ऊंचाई सीमा डिवाइस उठाना
ओवरहेड कास्टिंग क्रेन के हिस्सों
1. मुख्य गिरदर
इसमें गर्डर बॉक्स, प्लेटफॉर्म, पेंटोग्राफ और ट्रॉली रेल शामिल हैं। यह शॉट विस्फोट और उच्च गुणवत्ता वाले चित्रकला, अच्छी तरह से चुनी गई स्टील प्लेट, उन्नत वेल्डिंग प्रौद्योगिकी और उपकरण लागू होता है।
2.Trolley
इसमें मोटर, रेड्यूसर, ब्रेक, ट्रॉली फ्रेम, ड्रम, हुक, चरखी आदि शामिल हैं। ट्रॉली में उठाने की व्यवस्था और क्रॉस ट्रैवलिंग तंत्र शामिल है। ट्रॉली को आवेदन और कामकाजी माहौल के अनुसार कड़ाई से डिजाइन किया गया है।
3. एंड बीम
यह लंबी यात्रा तंत्र के रूप में काम करता है और बीम, व्हील, मोटर, रेड्यूसर, ब्रेक और अन्य भागों के साथ मिलकर बनता है। स्टील प्लेट शॉट विस्फोट, उच्च गुणवत्ता वाले चित्रकला और सामग्री को अपनाने। अंत बीम असर बीम पर हैं।
4. इलेक्ट्रिक पार्ट्स
हम वर्षा कवर के साथ उच्च गुणवत्ता वाले बिजली के हिस्सों का चयन करते हैं। बिजली की आपूर्ति कंडक्टर बार है। हम इलेक्ट्रिक पार्ट्स के शीर्ष ब्रांड की पेशकश कर सकते हैं, जैसे: सीमेंस।
कार्यशाला शो
| 75 / 20t-160/40 YZ टाइप चार-बीम कास्ट ब्रिज क्रेन | |||||||
| उठाने की क्षमता | प्राथमिक हैंडकार्ट | टी | 75 | 100 | 140 | 160 | |
| दूसरा हैंडकार्ट | 20 | 30 | 40 | 40 | |||
| श्रमिक वर्ग | ए 6 | ए 6 | ए 7 | ए 6 | |||
| स्पैन | मीटर | 22 (18.6) | 16 | 18 | 22 | ||
| सामान उठाने की ऊंचाई | प्राथमिक हैंडकार्ट | मीटर | 20 | 18 | 20 | 20 | |
| दूसरा हैंडकार्ट | 22 | 19 | 22 | 22 | |||
| गति | उठाने की | प्राथमिक हैंडकार्ट | मीटर / मिनट | 12.99 (8.41) | 7.54 | 6.13 | 6.24 |
| दूसरा हैंडकार्ट | 21,16 (18,58) | 8.93 | 9.54 | 9.59 | |||
| travling | प्राथमिक हैंडकार्ट | 41.9 | 35.08 | 34.5 | 36.52 | ||
| दूसरा हैंडकार्ट | 44.18 | 42.44 | 39 | 38.5 | |||
| गाड़ी | 115 (76.7) | 76.99 | 77.3 | 86.17 | |||
| वजन | प्राथमिक हैंडकार्ट | 60 (58) | 66 | 79.4 | 79.95 | ||
| दूसरा हैंडकार्ट | 8.4 | 10.25 | 15.97 | 15.55 | |||
| कुल वजन | 176 | 173 | 213 | 236 | |||
| अधिकतम पहिया भार | के.एन. | 500 (460) | 520 | 530 | 365 | ||
| स्टील ट्रैक की सिफारिश की | QU120 | QU120 | QU120 | QU120 | |||
| शक्ति का स्रोत | 380V 50HZ 3-चरण एसी | 380V 50HZ 3-चरण एसी | 380V 50HZ 3-चरण एसी | 380V 50HZ 3-चरण एसी | |||
कार्यकारी परिस्थितियां
1. कार्य तापमान: -10 ~ + 60 डिग्री सेल्सियस,
2. तापमान + 40 डिग्री सेल्सियस होने पर सापेक्ष आर्द्रता 50% से अधिक नहीं है;
3. कार्य वर्ग: ए 6 / ए 7
4. पावर स्रोत: 3 एफ, 380 वी, 50 हर्ट्ज या ग्राहक आवश्यकता के अनुसार।
विक्रय - पश्चात सेवा
1. क्रेन चलाने से पूरी मशीनों के लिए एक साल की वारंटी
2. मुफ्त स्पेयर पार्ट्स प्रदान करना
3. वारंटी समाप्त होने पर रखरखाव जारी रखने के लिए कम शुल्क
4. किसी भी समय विशेष इंजीनियर समर्थन
5. हम अंतिम उपयोगकर्ताओं को मुफ्त प्रशिक्षण प्रदान कर सकते हैं
नीचे दी गई जानकारी के साथ अपनी पूछताछ प्राप्त करने के लिए तत्पर हैं:
1. भारोत्तोलन क्षमता
2. अवधि (केंद्र में रेल केंद्र)
3. आवश्यक उठाने की ऊंचाई (हुक से जमीन तक)
4. क्रेन यात्रा की लंबाई
5. क्रेन द्वारा क्या उठाया जाएगा
6. क्रेन और उछाल आंदोलन की गति (एम / मिनट)
7. रेल लंबाई और ऊंचाई।
8. उठाने और यात्रा के लिए एकल गति या डबल गति?
9. चालक केबिन नियंत्रण या लटकन नियंत्रण?
10. प्रति दिन कितने घंटे काम करते हैं?
11. पावर स्रोत: 380 वी, 50 हर्ट्ज, 3 फीस या अन्य?
