16 टन सिंगल गिल्डर ओवरहेड क्रेन तक क्षमता

- May 03, 2018 -

बुनियादी जानकारी timg.jpg


नाम: 16 टन सिंगल गिल्डर ओवरहेड क्रेन तक क्षमता

मॉडल नं .: एलडी

भारोत्तोलन ऊंचाई: 20 मीटर तक

ड्यूटी समूह: ए 3-ए 5

नियंत्रण विधि: लटकन / वायरलेस

आवेदन: निर्माण उपयोग, कार्यशाला उपयोग, खनिज क्षेत्र उपयोग

स्लिंग प्रकार: तार रस्सी

पावर स्रोत: इलेक्ट्रिक

चलती प्रकार: व्हील

स्थापना: इकट्ठा

टॉवर क्रेन प्रकार: ओवरहेड ट्रेवलिंग क्रेन

परिवहन पैकेज: लकड़ी का बक्सा

विशिष्टता: क्षमता: 2-10 टी, अवधि: 5-30 एम

उत्पत्ति: हेनान, चीन


उत्पाद वर्णन


भाग 1: विवरण

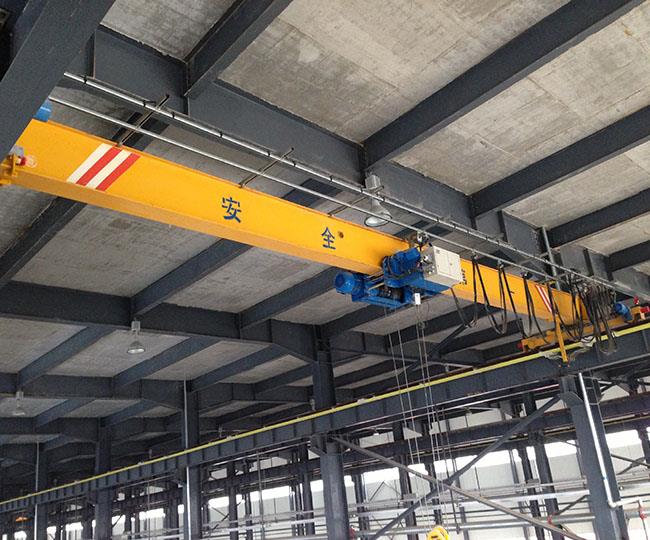

एलडी प्रकार एकल गर्डर ओवरहेड क्रेन आमतौर पर एक सिंगल गर्डर निर्माण होता है। इन्हें स्टील बीम या अधिक कठोर वेल्डिंग बॉक्स गर्डर प्रकार के साथ बनाया जा सकता है। 20T से कम क्षमता उठाने पर सिंगल गिल्डर क्रेन अधिक विशिष्ट है। हमारे औद्योगिक क्षेत्र में एलडी सिंगल गिरडर ओवरहेड क्रेन का व्यापक रूप से उपयोग किया जाता है। यह इस्पात संयंत्र, जलविद्युत संयंत्र, गोदाम, कार्यशाला, उत्पादन लाइन, रखरखाव की दुकान, सामग्री परिवहन, उपकरण असेंबली की दुकान आदि पर लागू होता है। हमारे पास व्यक्तिगत आवश्यकताओं के अनुरूप व्यापक मानक उपकरण और सहायक उपकरण की विस्तृत श्रृंखला है।


भाग 2: विस्तृत कॉन्फ़िगरेशन:

1- लिफ्टिंग तंत्र
- मोनोरेल तार रस्सी उछाल या चेन उछाल विकल्प के रूप में: - भारोत्तोलन गति: आवश्यकतानुसार एकल या दोहरी
- ट्रॉली स्पीड: आवश्यकतानुसार सिंगल या ड्यूल या स्टेप कम
- सबसे किफायती मूल्य के साथ उच्च प्रदर्शन

2-अंत गाड़ियां
-रिज्ड वेल्डेड बॉक्स प्रकार अंत कैरिज
मॉड्यूल डिजाइन
विकल्प के रूप में -कोन गिलहरी पिंजरे मोटर या मुलायम शुरू मोटर
- यात्रा की गति: आवश्यकतानुसार एकल या दोहरी या चरण कम

3-मुख्य गिरदर
- कठोर वेल्डेड बॉक्स Girder या मजबूत खोखले स्टील अनुभाग
मॉड्यूल डिजाइन
- स्टील क्यू 235 या क्यू 345 से बना है
- अवधि का Deflection≤1 / 750 बनाया गया

4-नियंत्रण
सी-ट्रैक के साथ-साथ निर्भर लटकन नियंत्रण यात्रा
विकल्प के रूप में वायरलेस नियंत्रण
विकल्प के रूप में केबिन नियंत्रण

5-इलेक्ट्रिक पार्ट
-कंडक्टर बिजली की आपूर्ति (विकल्प के रूप में)
- नियंत्रण पैनल आईपी 54 या आईपी 44 काम कर रहे परिवेश पर निर्भर करता है।
- घटक रखरखाव अनुकूल तरीके से स्थित हैं, और पूरा लेआउट अच्छी सुरक्षा प्रदान करता है
-फेस्टून केबल्स केबल सैडल्स पर निलंबित कर दिए जाते हैं, जो केबल ट्रॉली के लिए तय होते हैं, जो गैल्वनाइज्ड सी-ट्रैक में चलते हैं।
ब्रांड श्नाइडर या सीमेंस में मुख्य विद्युत हिस्सा

6-चित्रकारी
मैकेनिकल शॉट विस्फोट एसए 2.5 द्वारा जंग हटाने के माध्यम से -कोर्सेशन संरक्षण
- कोटिंग epoxy 30 माइक्रोन की पहली परत
कोटिंग epoxy 30 माइक्रोन की सेकेंड परत
पॉलीयूरेथेन 40 माइक्रोन के कोटिंग की तीसरी परत
- औसत मोटाई: लगभग 100 माइक्रोन
-रंग: आवश्यकताओं के अनुसार पीला या नारंगी

7-सुरक्षित सुरक्षा
- आपातकालीन बंद स्विच
-उवरलोड सुरक्षा
-र्थ संरक्षण
-क्रॉस यात्रा और लंबी यात्रा सुरक्षा
- यात्रा सुरक्षा स्थानांतरित करना
मोटर की अत्यधिक सुरक्षा

भाग 3: स्केच और तकनीकी डेटा


क्षमता (टी) अवधि (एम) कुल वजन (जी) अधिकतम व्हील लोड (केएन) मिन व्हील लोड (केएन) एच 1 एच 2 H3 डब्ल्यू बी सी 1 सी 2
1 7.5 1.67 8.9 3.9 490 910 550 2000 2500 796 1274
8 1.72 9.1 4.0
8.5 1.77 9.2 4.1
9 1.81 9.4 4.3
9.5 1.86 9.5 4.4
10 1.91 9.7 4.5
10.5 1.96 9.8 4.6
1 1 1.95 9.8 4.6
11.5 2.00 10.0 4.7
12 2.05 10.1 4.8
12.5 2.09 10.2 4.9
13 2.14 10.4 5.0
13.5 2.19 10.5 5.2
14 2.24 10.6 5.3
14.5 2.43 11.1 5.8 955 595 2500 3000
15 2.48 11.3 5.9
15.5 2.53 11.4 6.0
16 2.58 11.5 6.1
16.5 2.63 11.7 6.3
17 2.66 11.7 6.3
17.5 2.85 12.2 6.8 530 970 650
18 2.90 12.4 6.9
18.5 2.96 12.5 7.1
19 3.01 12.7 7.2
19.5 3.02 12.7 7.2
20 3.20 13.1 7.7 580 700 3000 3500
20.5 3.26 13.3 7.8
21 33.2 13.4 8.0
21.5 3.37 13.6 8.1
22 3.43 13.7 8.2
22.5 3.49 13.9 8.4
23 4.07 15.3 9.8 660 990 800 3500 4000
23.5 4.13 15.5 10.0
24 4.20 15.7 10.2
24.5 4.26 15.8 10.3
25 4.32 16.0 10.5
25.5 4.39 16.2 10.6
26 5.35 18.6 13.0 745 1010 900 4000 4500
26.5 5.43 18.8 13.2
27 5.52 19.0 13.5
27.5 5.60 19.2 13.7
28 5.68 19.4 13.9
28.5 5.76 19.6 14.1
क्षमता (टी) अवधि (एम) कुल वजन (जी) अधिकतम व्हील लोड (केएन) मिन व्हील लोड (केएन) एच 1 एच 2 H3 डब्ल्यू बी सी 1 सी 2
2 7.5 1.79 13.8 4.1 490 1080 550 2000 2500 871 1274
8 1.84 14.0 4.2
8.5 1.88 14.1 4.3
9 1.93 14.3 4.4
9.5 1.98 14.5 4.5
10 2.03 14.7 4.6
10.5 2.07 14.8 4.7
1 1 2.12 15.0 4.8
11.5 2.25 15.4 5.1 1125 595
12 2.30 15.5 5.3
12.5 2.35 15.7 5.4
13 2.40 15.8 5.5
13.5 2.45 16.0 5.6
14 2.50 16.1 5.8
14.5 2.62 16.5 6.1 580 1140 700 2500 3000
15 2.68 16.6 6.2
15.5 2.74 16.8 6.3
16 2.79 17.0 6.5
16.5 2.85 17.1 6.6
17 2.91 17.3 6.8
17.5 3.23 18.1 7.6 660 1160 800
18 3.30 18.3 7.7
18.5 3.36 18.5 7.9
19 3.42 18.6 8.0
19.5 3.49 18.8 8.2
20 4.09 20.3 9.7 785 1135 900 3000 3500
20.5 4.17 20.5 9.9
21 4.24 20.7 10.1
21.5 4.32 20.9 10.3
22 4.40 21.1 10.5
22.5 4.47 21.3 10.7
23 5.31 23.4 12.7 820 1200 1000 3500 4000
23.5 5.40 23.7 13.0
24 5.49 23.9 13.2
24.5 5.57 24.1 13.4
25 5.66 24.3 13.6
25.5 5.75 24.6 13.8
26 6.40 26.2 15.5 875 1250 1100 4000 4500
26.5 6.50 26.5 15.7
27 6.60 26.7 16.0
27.5 6.69 27.0 16.2
28 6.79 27.2 16.4
28.5 6.89 27.5 16.7
क्षमता (टी) अवधि (एम) कुल वजन (जी) अधिकतम व्हील लोड (केएन) मिन व्हील लोड (केएन) एच 1 एच 2 H3 डब्ल्यू बी सी 1 सी 2
3 7.5 1.93 18.9 4.2 530 1255 650 2000 2500 818.5 1291
8 1.98 19.1 4.3
8.5 2.03 19.4 4.4
9 2.09 19.6 4.5
9.5 2.14 19.8 4.7
10 2.20 20.0 4.8
10.5 2.25 20.2 4.9
1 1 2.31 20.4 5.0
11.5 2.41 20.7 5.3 580 700
12 2.47 20.9 5.4
12.5 2.53 21.1 5.6
13 2.59 21.3 5.7
13.5 2.64 21.5 5.9
14 2.70 21.7 6.0
14.5 3.02 22.5 6.8 660 1275 800 2500 3000
15 3.08 22.7 6.9
15.5 3.14 22.9 7.1
16 3.21 23.1 7.2
16.5 3.27 23.2 7.4
17 3.34 23.4 7.6
17.5 3.84 24.7 8.8 745 1290 900
18 3.91 24.9 9.0
18.5 3.99 25.1 9.2
19 4.06 25.3 9.4
19.5 4.14 25.5 9.6
20 4.92 27.5 11.5 820 1315 1100 3000 3500
20.5 5.01 27.7 11.7
21 5.09 28.0 11.9
21.5 5.18 28.2 12.2
22 5.27 28.4 12.4
22.5 5.36 28.7 12.6
23 5.71 29.6 13.5 875 1360 3500 4000
23.5 5.80 29.8 13.7
24 5.89 30.0 13.9
24.5 5.99 30.3 14.2
25 6.08 30.5 14.4
25.5 6.17 30.8 14.6
26 7.97 35.3 19.1 925 1660 1200 4000 4500
26.5 8.09 35.6 19.4
27 8.22 35.9 19.7
27.5 8.34 36.2 20.0
28 8.46 36.6 20.3
28.5 8.59 36.9 20.7
क्षमता (टी) अवधि (एम) कुल वजन (जी) अधिकतम व्हील लोड (केएन) मिन व्हील लोड (केएन) एच 1 एच 2 H3 डब्ल्यू बी सी 1 सी 2
5 7.5 2.20 28.7 4.6 580 1460 720 2000 2500 841.5 1310
8 2.27 29.0 4.7
8.5 2.33 29.3 4.9
9 2.40 29.7 5.0
9.5 2.46 30.0 5.2
10 2.53 30.2 5.3
10.5 2.59 30.5 5.5
1 1 2.66 30.8 5.6
11.5 2.91 31.5 6.3 660 800
12 2.98 31.8 6.4
12.5 3.05 32.0 6.6
13 3.12 32.3 6.8
13.5 3.20 32.5 6.9
14 3.27 32.8 7.1
14.5 3.52 33.5 7.7 745 1540 900 2500 3000
15 3.60 33.7 7.9
15.5 3.68 33.9 8.1
16 3.75 34.2 8.3
16.5 3.83 34.4 8.5
17 3.90 34.6 8.7
17.5 4.41 35.9 9.9 820 1500 1000
18 4.50 36.2 10.2
18.5 4.59 36.5 10.4
19 4.68 36.7 10.6
19.5 4.76 37.0 10.8
20 5.23 38.2 12.0 875 1545 1100 3000 3500
20.5 5.33 38.4 12.2
21 5.42 38.7 12.4
21.5 5.51 38.9 12.7
22 5.60 39.2 12.9
22.5 5.70 39.5 13.1
23 7.08 42.9 16.6 925 1595 1200 3500 4000
23.5 7.20 43.2 16.9
24 7.32 43.6 17.2
24.5 7.43 43.9 17.4
25 7.55 44.2 17.7
25.5 7.67 44.5 18.0
26 9.01 47.9 21.4 1015 1670 1300 4000 4500
26.5 9.16 48.3 21.7
27 9.30 48.6 22.1
27.5 9.44 49.0 22.5
28 9.58 49.4 22.8
28.5 9.72 49.7 23.2
क्षमता (टी) अवधि (एम) कुल वजन (जी) अधिकतम व्हील लोड (केएन) मिन व्हील लोड (केएन) एच 1 एच 2 H3 डब्ल्यू बी सी 1 सी 2
10 7.5 3.26 51.3 6.1 720 1850 900 2000 2500 1293 1893
8 3.34 52.1 6.3
8.5 3.43 52.9 6.5
9 3.51 53.5 6.6
9.5 3.59 54.2 6.8
10 3.67 54.8 7.0
10.5 3.76 55.3 7.2
1 1 3.84 55.8 7.3
11.5 4.05 56.6 7.9 820 1850 1000
12 4.14 57.1 8.1
12.5 4.22 57.6 8.3
13 4.31 58.0 8.5
13.5 4.40 58.4 8.7
14 4.49 58.8 8.9
14.5 4.80 59.8 9.6 875 1900 1100 2500 3000
15 4.89 60.2 9.8
15.5 4.98 60.6 10.1
16 5.07 60.9 10.3
16.5 5.17 61.3 10.5
17 5.26 61.7 10.7
17.5 5.53 62.5 11.4 1940 1140
18 5.63 62.8 11.6
18.5 5.73 63.2 11.9
19 5.83 63.5 12.1
19.5 5.92 63.9 12.3
20 6.89 66.4 14.8 925 2000 1250 3000 3500
20.5 7.01 66.8 15.0
21 7.12 67.1 15.3
21.5 7.24 67.5 15.6
22 7.36 67.9 15.9
22.5 7.48 68.2 16.2
23 8.96 72 19.9 1100 1920 1350 3500 4000
23.5 9.11 72.5 20.3
24 9.26 72.9 20.6
24.5 9.41 73.3 21.0
25 9.56 73.8 21.4
25.5 9.71 74,2 21.7
26 13.09 82.7 30.2 1200 1450 4000 4700
26.5 13.29 83.3 30.7
27 13.48 83.8 31.2
27.5 13.67 84.3 31.6
28 13.86 84.8 32.1
28.5 14.05 85.4 32.6
क्षमता (टी) अवधि (एम) कुल वजन (जी) अधिकतम व्हील लोड (केएन) मिन व्हील लोड (केएन) एच 1 एच 2 H3 डब्ल्यू बी सी 1 सी 2
16 7.5 3.64 77.2 7.0 820 2480 1000 2000 2500 1293 1893
8 3.74 78.3 7.2
8.5 3.84 79.4 7.4
9 3.94 80.4 7.6
9.5 4.04 81.3 7.9
10 4.14 82.1 8.1
10.5 4.24 82.9 8.3
1 1 4.34 83.6 8.5
11.5 4.55 84.6 9.0 875 2525 1100
12 4.66 85.2 9.3
12.5 4.76 85.9 9.5
13 4.87 86.5 9.8
13.5 4.97 87.1 10.0
14 5.08 87.6 10.3
14.5 5.93 90.0 12.4 975 1200 2500 3000
15 6.06 90.6 12.7
15.5 6.18 91.1 13.0
16 6.31 91.7 13.3
16.5 6.43 92.2 13.6
17 6.56 92.7 13.9
17.5 7.19 94.5 15.5 1075 1300
18 7.33 95.0 15.8
18.5 7.47 95.5 16.1
19 7.61 96.0 16.5
19.5 7.75 96.5 16.8
20 8.56 98.7 18.9 1130 2570 1400 3000 3500
20.5 8.72 99.2 19.2
21 8.87 99.7 19.6
21.5 9.03 100.2 20.0
22 9.18 100.8 20.4
22.5 9.34 101.3 20.8
23 12.41 109.0 28.4 1280 1550 3500 4000
23.5 12.61 109.6 28.9
24 12.81 110.2 29.4
24.5 13.02 110.9 30.0
25 13.22 111.5 30.5
25.5 13.43 112.0 31.0
26 14.34 114.4 33.2 1300 2600 1600 4000 4700
26.5 14.55 115.0 33.8
27 14.77 115.6 34.3
27.5 14.98 116.3 34.8
28 15.20 116.9 35.4
28.5 15.42 117.5 35.9
क्षमता (टी) अवधि (एम) कुल वजन (जी) अधिकतम व्हील लोड (केएन) मिन व्हील लोड (केएन) एच 1 एच 2 H3 डब्ल्यू बी सी 1 सी 2
20 7.5 5.45 97.9 10.2 900 2450 1050 2000 2700 1394 1933
8 5.58 99.5 10.5
8.5 5.70 101.0 10.7
9 5.83 102.3 11.0
9.5 5.96 103.5 11.3
10 6.09 104.6 11.6
10.5 6.22 105.7 11.8
1 1 6.35 106.6 12.1
11.5 6.99 108.8 13.7 970 2480 1150
12 7.15 109.8 14.0
12.5 7.30 110.7 14.4
13 7.45 111.5 14.7
13.5 7.60 112.3 15.1
14 7.76 113.1 15.5
14.5 8.67 115.8 17.7 1050 2530 1280 2500 3200
15 8.85 116.6 18.1
15.5 9.02 117.3 18.6
16 9.20 118.1 19.0
16.5 9.37 118.8 19.4
17 9.55 119.5 19.8
17.5 10.50 122.2 22.2 1130 2560 1390
18 10.70 122.9 22.7
18.5 10.89 123.6 23.1
19 11.09 124.3 23.6
19.5 11.28 125.0 24.1
20 12.02 127.0 25.9 1200 2600 1500 3000 3700
20.5 12.23 127.7 26.4
21 12.44 128.4 26.9
21.5 12.64 129.1 27.4
22 12.85 129.8 27.9
22.5 12.96 130.5 28.5
23 13.88 132.7 30.5 1300 1600 3500 4200
23.5 14.10 133.4 31.0
24 14.31 134.0 31.6
24.5 14.52 134.78 32.1
25 14.74 135.4 32.6
25.5 14.96 135.6 33.1
