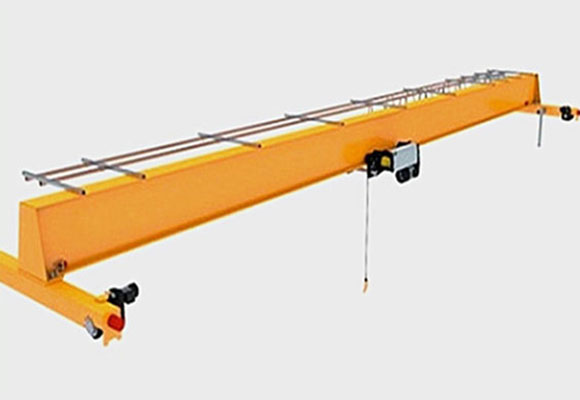

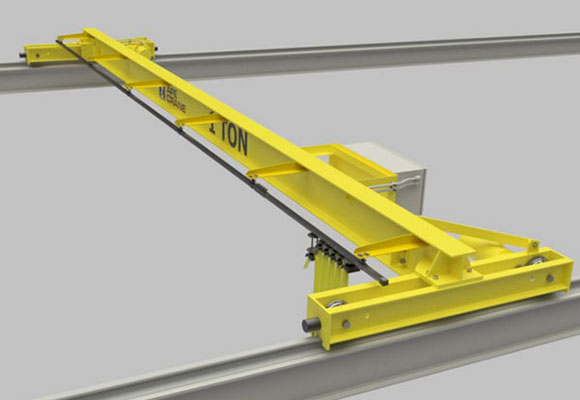

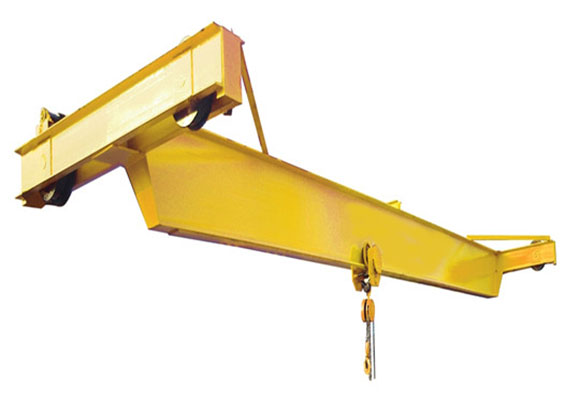

मैन्युअल रूप से संचालित एकल गिरडर ब्रिज क्रेन
विवरण
एसएल मॉडल मैनुअल ड्राइव ब्रिज क्रेन एकल गर्डर मैनुअल ओवरहेड क्रेन है, सभी गति हाथ से ड्राइव हैं, इसका उपयोग उस जगह पर किया जाता है जब कोई पावर स्रोत नहीं होता है।
यह पुल क्रेन पूरी तरह से अधिक उचित संरचना और उच्च शक्ति स्टील द्वारा विशेषता है, मुख्य बीम आई-बीम या बॉक्स फ्रेम स्टील बीम द्वारा बनाई गई है, अंत गाड़ियां सी-सेक्शन बीम द्वारा बनाई जाती हैं।
इस पुल क्रेन को एक पूर्ण सेट के रूप में चेन उछाल के साथ एक साथ प्रयोग किया जाता है।
1 टन से 10 टन की क्षमता। 5 मीटर से 14 मीटर तक की अवधि, वर्किंग ग्रेड ए 1-ए 3 है। -25 से +42 सेंटीग्रेड के भीतर तापमान का तापमान।
इस पुल क्रेन को दहनशील, संक्षारक पर्यावरण के लिए विस्फोटक में उपयोग करने के लिए निषिद्ध है।
विशेष विवरण
क्षमता | टी | 1 | |||
स्पैन | मीटर | 5 | 9 | 12 | 14 |
सामान उठाने की ऊंचाई | मीटर | 3-10 | |||
ट्रॉली यात्रा की गति | मीटर / मिनट | 5.3 | |||
क्रेन यात्रा की गति | मीटर / मिनट | 5.0 | |||
कुल वजन | किलोग्राम | 650 | 850 | 1090 | 1310 |
मैक्स। व्हील लोड | केएन | 0.65 | 0.73 | 0.81 | 0.86 |
मुख्य आयाम (मिमी) | स्पैन (एम) | 5 | 9 | 12 | 14 |
क्रेन शीर्ष पर रेल शीर्ष | एच | 520 | |||
हुक केंद्र के लिए रेल शीर्ष | एच 4 | 550 | 580 | 610 | 650 |
क्रेन बेस दूरी | डब्ल्यू | 1200 | 1600 | ||
क्रेन चौड़ाई | बी | 1800 | 2200 | ||
हुक बाएं सीमा | एस 1 | 360 | 380 | 395 | 420 |
सही सीमा हुक | एस 2 | ||||
क्षमता | टी | 2 | |||
स्पैन | मीटर | 5 | 9 | 12 | 14 |
सामान उठाने की ऊंचाई | मीटर | 3-10 | |||
ट्रॉली यात्रा की गति | मीटर / मिनट | 5.9 | |||
क्रेन यात्रा की गति | मीटर / मिनट | 5.0 | |||
कुल वजन | किलोग्राम | 700 | 870 | 1320 | 1550 |
मैक्स। व्हील लोड | केएन | 1.13 | 1.19 | 1.29 | 1.40 |
मुख्य आयाम (मिमी) | स्पैन (एम) | 5 | 9 | 12 | 14 |
क्रेन शीर्ष पर रेल शीर्ष | एच | 520 | |||
हुक केंद्र के लिए रेल शीर्ष | एच 4 | 720 | 750 | 790 | 870 |
क्रेन बेस दूरी | डब्ल्यू | 1200 | 1600 | ||
क्रेन चौड़ाई | बी | 1800 | 2200 | ||
हुक बाएं सीमा | एस 1 | 400 | 415 | 440 | 490 |
सही सीमा हुक | एस 2 | ||||
क्षमता | टी | 3 | |||
स्पैन | मीटर | 5 | 9 | 12 | 14 |
सामान उठाने की ऊंचाई | मीटर | 3-10 | |||
ट्रॉली यात्रा की गति | मीटर / मिनट | 4.7 | |||
क्रेन यात्रा की गति | मीटर / मिनट | 5.0 | |||
कुल वजन | किलोग्राम | 810 | 1200 | 1460 | 1800 |
मैक्स। व्हील लोड | केएन | 1.61 | 1.79 | 1.87 | 1.97 |
मुख्य आयाम (मिमी) | स्पैन (एम) | 5 | 9 | 12 | 14 |
क्रेन शीर्ष पर रेल शीर्ष | एच | 520 | |||
हुक केंद्र के लिए रेल शीर्ष | एच 4 | 900 | 940 | 980 | 1030 |
क्रेन बेस दूरी | डब्ल्यू | 1200 | 1600 | ||
क्रेन चौड़ाई | बी | 1800 | 2200 | ||
हुक बाएं सीमा | एस 1 | 460 | 485 | 510 | 540 |
सही सीमा हुक | एस 2 | ||||
क्षमता | टी | 5 | |||
स्पैन | मीटर | 5 | 9 | 12 | 14 |
सामान उठाने की ऊंचाई | मीटर | 3-10 | |||
ट्रॉली यात्रा की गति | मीटर / मिनट | 4.7 | |||
क्रेन यात्रा की गति | मीटर / मिनट | 5.0 | |||
कुल वजन | किलोग्राम | 960 | 1360 | 1730 | 2210 |
मैक्स। व्हील लोड | केएन | 2.5 | 2.75 | 2.86 | 3.01 |
मुख्य आयाम (मिमी) | स्पैन (एम) | 5 | 9 | 12 | 14 |
क्रेन शीर्ष पर रेल शीर्ष | एच | 600 | |||
हुक केंद्र के लिए रेल शीर्ष | एच 4 | 1210 | 1250 | 1300 | 1360 |
क्रेन बेस दूरी | डब्ल्यू | 1200 | 1600 | ||
क्रेन चौड़ाई | बी | 1800 | 2200 | ||
हुक बाएं सीमा | एस 1 | 520 | 560 | 585 | 625 |
सही सीमा हुक | एस 2 | ||||
क्षमता | टी | 10 | |||
स्पैन | मीटर | 5 | 9 | 12 | 14 |
सामान उठाने की ऊंचाई | मीटर | 3-10 | |||
ट्रॉली यात्रा की गति | मीटर / मिनट | 4.2 | |||
क्रेन यात्रा की गति | मीटर / मिनट | 5.0 | |||
कुल वजन | किलोग्राम | 1420 | 1870 | 2250 | 2830 |
मैक्स। व्हील लोड | केएन | 4.89 | 5.29 | 5.44 | 5.65 |
मुख्य आयाम (मिमी) | स्पैन (एम) | 5 | 9 | 12 | 14 |
क्रेन शीर्ष पर रेल शीर्ष | एच | 720 | |||
हुक केंद्र के लिए रेल शीर्ष | एच 4 | 1390 | 1440 | 1490 | 1550 |
क्रेन बेस दूरी | डब्ल्यू | 1800 | |||
क्रेन चौड़ाई | बी | 2600 | |||
हुक बाएं सीमा | एस 1 | 555 | 585 | 615 | 650 |
सही सीमा हुक | एस 2 | ||||
