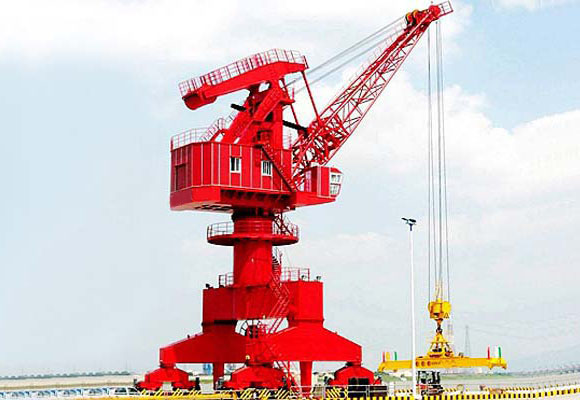

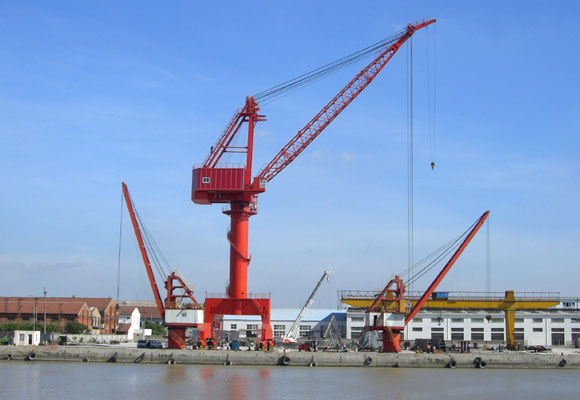

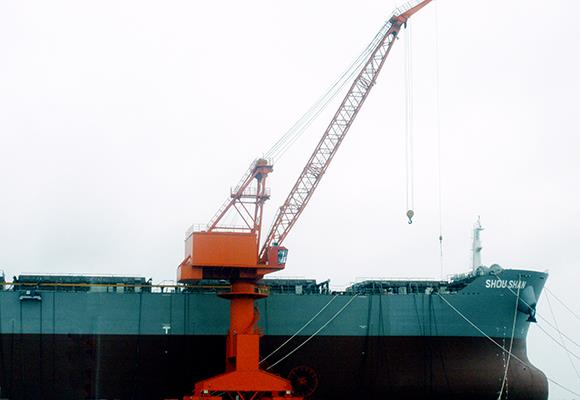

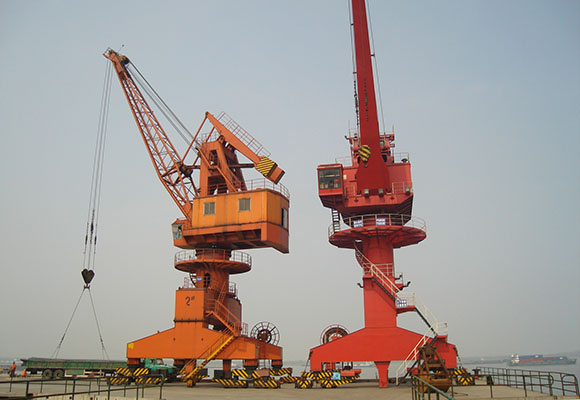

एकल पोर्टल क्रेन
विवरण
एकल पाल पोर्टल क्रेन में आम तौर पर निम्नलिखित इकाइयां शामिल हैं: स्टील फ्रेम, लिफ्ट तंत्र, मृदा तंत्र, क्रेन यात्रा तंत्र, स्प्रेडर डिवाइस (पकड़ो, कंटेनर स्प्रेडर, चुंबक, और हुक), विद्युत उपकरण और सुरक्षा के लिए अन्य आवश्यक उपकरण। स्टील संरचनाओं में जेब और ए-फ्रेम, स्लीविंग प्लेटफार्म और गैन्ट्री फ्रेम शामिल हैं
एकल पाल पोर्टल क्रेन मुख्य रूप से छोटे और मध्यम आकार के बंदरगाहों में लोड करने और उतारने के लिए प्रयोग किया जाता है। निवेश को कम करने और काफी लाभ बनाने के लिए हल्के वजन और छोटे पहिया दबाव लाभ। यह लोड, क्षैतिज विस्थापन, और घूर्णन या किसी भी डिग्री में उठाने के साथ चर amplitudes को पूरा करने के लिए रैक आयाम या तार रस्सी आयाम (ब्लॉक और निपटने) को गोद ले। आयामों के सहयोग से क्रेन का काम सुचारू और कुशलता से होता है। हुक और पकड़ लेता है इसके साथ सुसज्जित किया जा सकता है।
संदर्भित मानक: GB17495-1998 हार्बर पोर्टल क्रेन तकनीकी विनिर्देश, जीबी 6067-85 भारोत्तोलक सुरक्षा विनिर्देश, जीबी 3811-2008 क्रेन डिजाइन मानकों, आईएसओ मानकों, फेम मानकों और जेआईएस मानकों।
विशेषताएं
1. कारोबार और लदान और उतराई का संचालन त्वरित किया।
2. उच्च कार्य कुशलता, कॉम्पैक्ट फ्रेम,
3. शांत आंदोलन, आरामदायक संचालन, सुरक्षा और विश्वसनीय
4. सुविधा रखरखाव, अच्छी उपस्थिति और इतने पर
5. क्रेन ड्राइव: आईपी54 या आईपी 44, स्तर एफ इन्सुलेशन
6. बंदरगाह उठाने के लिए विशेष रूप से उपयुक्त।
7. आपके अनुरोध के अनुसार डिज़ाइन किया गया।
विशिष्टता
प्रकार | कैप। | भारोत्तोलन / मी | लिफ्ट ऊँचाई / मी | स्पैन * | स्पीड / | मैक्स | क्षमता | समुंद्री जहाज | |||||
मैक्स | मिन | ऊपर | नीचे | ऊंचा मी / मिनट | luffing | Slewing | यात्रा | ||||||
BP209 | 2 | 9 | 4 | 6 | 6 | 4.5 × 4.5 | 18 | 15 | 1.3 | 15 | 40 | 22 | 200 |
BP315 | 3.2 | 15 | 5.6 | 12 | 8 | 6 × 6 | 30 | 20 | 1.5 | 15 | 80 | 42 | 500-2500 |
BP322 | 3.2 | 22 | 7 | 14 | 8 | 6 × 6 | 40 | 20 | 1.5 | 15 | 90 | 58 | 1000-3000 |
BP515 | 5 | 15 | 6 | 12 | 9 | 6 × 6 | 40 | 24 | 1.5 | 15 | 120 | 120 | 500-1500 |
BP518 | 5 | 18 | 6 | 15 | 9 | 6 × 6 | 50 | 24 | 1.7 | 15 | <> | 125 | 1000-3000 |
BP520 | 5 | 20 | 7.5 | 16 | 18 | 6 × 6 | 58 | 20 | 1.6 | 15 | 138 | 1000-3000 | |
BP522 | 5 | 22 | 8 | 15 | 12 | 10.5 × 10.5 | 50 | 20 | 1.4 | 15 | 142 | 125 | 1000-3000 |
BP525 | 5 | 25 | 9 | 20 | 10 | 6 × 7 | 46 | 22 | 1.4 | 15 | <> | 115 | 5000 |
BP1020 | Hook10 | 20 | 7 | 15 | 10 | 10.5 × 10.5 | 36 | 20 | 1.5 | 15 | 115 | 103 | 3000 |
Grab5 | |||||||||||||
BP2020 | 20 | 20 | 7 | 16 | 10 | 10.5 × 10.5 | 40 | 25 | 1.6 | 27 | 165 | 145 | 5000 |
बीपी-1025 | Hook10 | 25 | 8 | 20 | 12 | 10.5 × 10.5 | 50 | 48 | 1.6 | 27 | 185 | 132.8 | 5000 |
Grab5 | |||||||||||||
बीपी-1625 | Hook16 | 25 | 8 | 20 | 12 | 10.5 × 10.5 | 56 | 48 | 1.6 | 27 | 185 | 305 | 10000 |
Grab10 | |||||||||||||
बीपी-1627 | Hook16 | 27 | 10 | 22 | 15 | 10.5 × 10.5 | 56 | 50 | 1.6 | 27 | 305 | 10000 | |
Grab10 | |||||||||||||
बीपी-1030 | Hook10 | 30 | 1 1 | 25 | 15 | 10.5 × 10.5 | 56 | 48 | 1.6 | 27 | 275 | 305 | 10000 |
Grab5 | |||||||||||||
